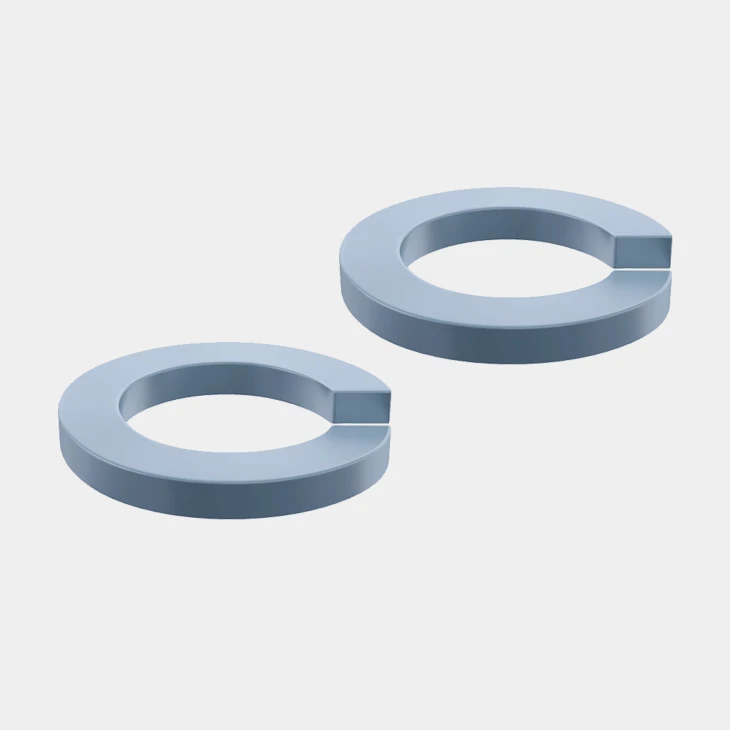

Pružinová ocelová podložka
Standardně: DIN 127
Komodita: Podložka z pružinové oceli
Také se jmenuje: Pružinová podložka s jedním závitem
Materiál: Ocel
Tvrdost Vickers, HV: HV430-530
Formulář: Formulář B
Průměr: Φ2/ Φ2.2/ Φ2.5/ Φ3/ Φ3.5/ Φ4/ Φ5/ Φ6/ Φ7/ Φ8/ Φ10/ Φ12/ Φ14/ Φ16/ Φ18/ Φ20/ Φ22/ Φ24/ Φ27/ Φ30/ Φ36/ Φ39/ Φ42/ Φ45/ Φ48/ Φ52/ Φ56/ Φ60/ Φ64/ Φ68/ Φ72/ Φ80/ Φ90/ Φ100
Povrchová úprava: hladká, černá, pozinkovaná, žárově pozinkovaná, oxidace, dacromet, fosfátování, kadmiová galvanická destička, poniklovaná
Alternativní standard: UNI 1751
MOQ: 1000 kg
Dodací lhůta: 30 až 60 dní
Představení produktu
Jako globální dodavatel přizpůsobených upevňovacích řešení je proces senvice společnosti AYA také stejně blízký zákazníkům jako produkty společnosti AYA. Od popisu potřeb až po následné služby, AYA bude okamžitě a vynaložit veškeré úsilí, aby pomohla zákazníkům vyřešit jakékoli problémy s upevněním, které vzniknou, aby se eliminovaly obavy zákazníků.
Popis produktu
Název produktu | Pružinová ocelová podložka |
Také pojmenovaný | Pružinová podložka s jedním závitem |
Materiál | Ocel |
Formulář | Formulář B |
Standard | DIN 127 |
Alternativní standard | UNI 1751 |
Průměr | Φ2/ Φ2.2/ Φ2.5/ Φ3/ Φ3.5/ Φ4/ Φ5/ Φ6/ Φ7/ Φ8/ Φ10/ Φ12/ Φ14/ Φ16/ Φ18/ Φ20/ Φ22/ Φ24/ Φ27/ Φ30/ Φ36/ Φ39/ Φ42/ Φ45/ Φ48/ Φ52/ Φ56/ Φ60/ Φ64/ Φ68/ Φ72/ Φ80/ Φ90/ Φ100 |
Dokončit | Obyčejný, Černý, Pozinkovaný, Žárem máčený pozinkovaný, Oxidace, Dacromet, Fosfátování, Kadmiová Galvanická deska, Poniklováno |
| Jmenovitý průměr | Φ2 | Φ2.2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | |
| d | Min | 2.1 | 2.3 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 |
| Max | 2.4 | 2.6 | 2.9 | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 7.5 | |
| n | Jmenovitá velikost | 0.9 | 1 | 1 | 1.3 | 1.3 | 1.5 | 1.8 | 2.5 | 2.5 |
| Max | 1 | 1.1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | 2.65 | 2.65 | |
| Min | 0.8 | 0.9 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | 2.35 | 2.35 | |
| h | Jmenovitá velikost | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.9 | 1.2 | 1.6 | 1.6 |
| Max | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 | 1 | 1.3 | 1.7 | 1.7 | |
| Min | 0.4 | 0.5 | 0.5 | 0.7 | 0.7 | 0.8 | 1.1 | 1.5 | 1.5 | |
| H | Min | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 1.8 | 2.4 | 3.2 | 3.2 |
| Max | 1.2 | 1.4 | 1.4 | 1.9 | 1.9 | 2.1 | 2.8 | 3.8 | 3.8 | |
| na 1000 jednotek ≈ kg | 0.033 | 0.05 | 0.053 | 0.11 | 0.12 | 0.18 | 0.36 | 0.83 | 0.93 | |
| Jmenovitý průměr | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
| d | Min | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 |
| Max | 8.5 | 10.7 | 12.7 | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | |
| n | Jmenovitá velikost | 3 | 3.5 | 4 | 4.5 | 5 | 5 | 6 | 6 | 7 |
| Max | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | |
| Min | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | |
| h | Jmenovitá velikost | 2 | 2.2 | 2.5 | 3 | 3.5 | 3.5 | 4 | 4 | 5 |
| Max | 2.1 | 2.35 | 2.65 | 3.15 | 3.7 | 3.7 | 4.2 | 4.2 | 5.2 | |
| Min | 1.9 | 2.05 | 2.35 | 2.85 | 3.3 | 3.3 | 3.8 | 3.8 | 4.8 | |
| H | Min | 4 | 4.4 | 5 | 6 | 7 | 7 | 8 | 8 | 10 |
| Max | 4.7 | 5.2 | 5.9 | 7.1 | 8.3 | 8.3 | 9.4 | 9.4 | 11.8 | |
| na 1000 jednotek ≈ kg | 1.6 | 2.53 | 3.82 | 6.01 | 8.91 | 9.73 | 15.2 | 16.5 | 26.2 | |
| Jmenovitý průměr | Φ27 | Φ30 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | |
| d | Min | 27.5 | 30.5 | 36.5 | 39.5 | 42.5 | 45.5 | 49 | 53 | 57 |
| Max | 28.5 | 31.7 | 37.7 | 40.7 | 43.7 | 46.7 | 50.5 | 54.5 | 58.5 | |
| n | Jmenovitá velikost | 7 | 8 | 10 | 10 | 12 | 12 | 12 | 14 | 14 |
| Max | 7.25 | 8.25 | 10.25 | 10.25 | 12.25 | 12.25 | 12.25 | 14.25 | 14.25 | |
| Min | 6.75 | 7.75 | 9.75 | 9.75 | 11.75 | 11.75 | 11.75 | 13.75 | 13.75 | |
| h | Jmenovitá velikost | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 |
| Max | 5.2 | 6.2 | 6.2 | 6.2 | 7.25 | 7.25 | 7.25 | 8.25 | 8.25 | |
| Min | 4.8 | 5.8 | 5.8 | 5.8 | 6.75 | 6.75 | 6.75 | 7.75 | 7.75 | |
| H | Min | 10 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 |
| Max | 11.8 | 14.2 | 14.2 | 14.2 | 16.5 | 16.5 | 16.5 | 18.9 | 18.9 | |
| na 1000 jednotek ≈ kg | 28.7 | 44.3 | 67.3 | 71.7 | 111 | 117 | 123 | 182 | 193 | |
| Jmenovitý průměr | Φ60 | Φ64 | Φ68 | Φ72 | Φ80 | Φ90 | Φ100 | - | - | |
| d | Min | 61 | 65 | 69 | 73 | 81 | 91 | 101 | - | - |
| Max | 62.5 | 66.5 | 70.5 | 74.5 | 82.5 | 92.5 | 102.5 | - | - | |
| n | Jmenovitá velikost | 14 | 14 | 14 | 14 | 14 | 14 | 14 | - | - |
| Max | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | 14.25 | - | - | |
| Min | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | 13.75 | - | - | |
| h | Jmenovitá velikost | 8 | 8 | 8 | 8 | 8 | 8 | 8 | - | - |
| Max | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | 8.25 | - | - | |
| Min | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | 7.75 | - | - | |
| H | Min | 16 | 16 | 16 | 16 | 16 | 16 | 16 | - | - |
| Max | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | - | - | |
| na 1000 jednotek ≈ kg | 203 | 218 | 228 | 240 | 262 | 290 | 318 | - | - | |
Podrobnosti o produktu
Výhody produktu
Výhody pružinové podložky Din 127
1. Pružinová ocelová podložka má dobrý účinek proti uvolnění.
2. Pružinový podložka s jedním závitem má dobrý antivibrační účinek.
3. Výrobní náklady na pružinovou podložku jsou nízké.
4. Instalace pružinové podložky Din 127 je velmi pohodlná.
5. Podložka Din 127 je ideální pro aplikace, které vyžadují určitý stupeň flexibility, jako je letecký a automobilový průmysl.
6. Upevňovací výrobky AYA prošly přísnou kontrolou a vícekanálovými testovacími postupy a kvalita je zaručena.
Kontrola kvality
Kontrola finálních výrobků je klíčovým bodem. AYA má kompletní systém kontroly vzorků pro tento důležitý úkol a každý detail bude plně zkontrolován.
Balení a nakládání kontejnerů
Obaly jsou důležité pro uchování produktu i pro bezpečnost. Společnost AYA neustále vyvíjí nová řešení, která udržují produkty neporušené během procesu přepravy.
Scénáře použití
Proč si vybrat AYA?
AYA poskytuje každý rok exkluzivní služby více než 1000 členům z celého světa, s jedinečným systémem řešení řetězových služeb, stačí kliknout myší, abyste získali exkluzivní řešení upevnění a užívali si služeb od dveří ke dveřím.
