Neoprénové podložky z nerezové oceli



Jako globální dodavatel přizpůsobených upevňovacích řešení je servisní proces společnosti AYA také zákazníkům stejně blízký jako produkty společnosti AYA. Od popisu potřeb až po následné služby, AYA rychle a bez úsilí pomůže zákazníkům vyřešit jakékoli problémy s upevněním, které se objeví, aby odstranila obavy zákazníků.



POPIS VÝROBKU



---



jméno výrobku	Těsnící podložky
Materiál:	Nerezová ocel
Standardní:	ASME B 16,20
Forma/Typ:	R
Velikost prstenu č.:	11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99,100,101,102,103,104,105
Třída nemovitosti:	/
Povrch/Povrch:	Obyčejný, pasivovaný, přizpůsobení

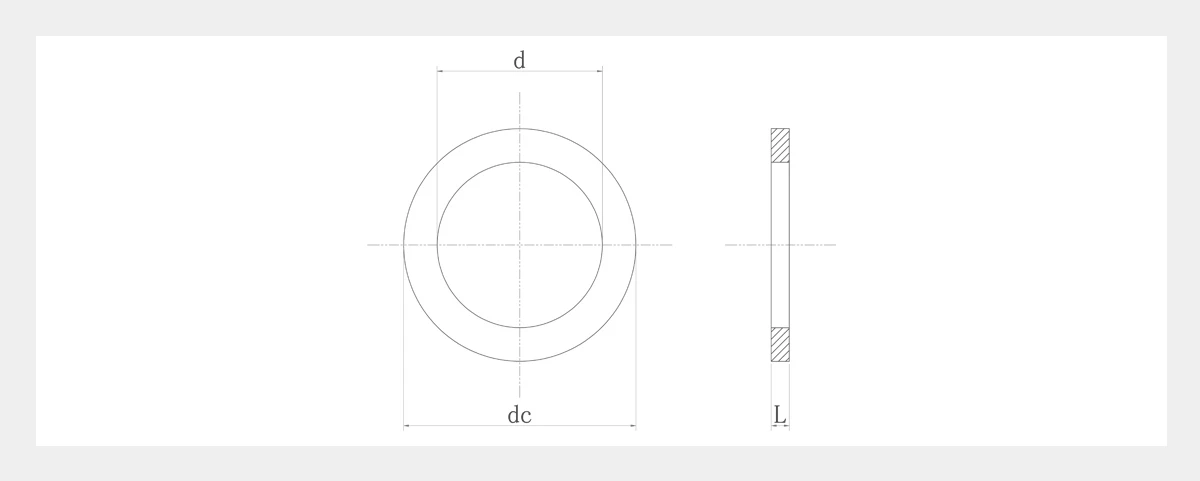

TABULKA ROZMĚRŮ



---



č. dílu		11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
DC	Tol. (±0.2)18	34.14	39.7	42.88	44.45	47.63	50.8	57.15	60.33	65.1	68.28	72.24	82.55	82.55	95.25	101.6	101.6
n	Tol. (±0.2)	6.35	7.95	7.95	7.95	7.95	7.95	7.95	7.95	7.95	7.95	11.13	7.95	11.13	11.13	7.95	11.13
h1	tol.( plus 1,3,-0,5)	11.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	14.2	17.5	14.2	17.5	17.5	14.2	17.5
h2	tol.( plus 1,3,-0,5)	9.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	16	12.7	16	16	12.7	16
c	Tol. (±0.2)	4.32	5.23	5.23	5.23	5.23	5.23	5.23	5.23	5.23	5.23	7.75	5.23	7.75	7.75	5.23	7.75
R	Tol. (±0.5)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
č. dílu		27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42
DC	Tol. (±0.2)18	107.95	111.13	114.3	117.48	123.83	127	131.78	131.78	136.53	149.23	149.23	157.18	161.93	171.45	180.98	190.5
n	Tol. (±0.2)	11.13	12.7	7.95	11.13	11.13	12.7	7.95	11.13	11.13	7.95	11.13	15.88	11.13	7.95	11.13	19.05
h1	tol.( plus 1,3,-0,5)	17.5	19.1	14.2	17.5	17.5	19.1	14.2	17.5	17.5	14.2	17.5	22.4	17.5	14.2	17.5	25.4
h2	tol.( plus 1,3,-0,5)	16	17.5	12.7	16	16	17.5	12.7	16	16	12.7	16	20.6	16	12.7	16	23.9
c	Tol. (±0.2)	7.75	8.66	5.23	7.75	7.75	8.66	5.23	7.75	7.75	5.23	7.75	10.49	7.75	5.23	7.75	12.32
R	Tol. (±0.5)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
č. dílu		43	44	45	46	47	48	49	50	51	52	53	54	55	56	57	58
DC	Tol. (±0.2)18	193.68	193.68	211.15	211.15	228.6	247.65	269.88	269.88	279.4	304.8	323.85	323.85	342.9	381	381	381
n	Tol. (±0.2)	7.95	11.13	11.13	12.7	19.05	7.95	11.13	15.88	22.23	7.95	11.13	15.88	28.58	7.95	11.13	22.23
h1	tol.( plus 1,3,-0,5)	14.2	17.5	17.5	19.1	25.4	14.2	17.5	22.4	28.7	14.2	17.5	22.4	36.6	14.2	17.5	28.7
h2	tol.( plus 1,3,-0,5)	12.7	16	16	17.5	23.9	12.7	16	20.6	26.9	12.7	16	20.6	35.1	12.7	16	26.9
c	Tol. (±0.2)	5.23	7.75	7.75	8.66	12.32	5.23	7.75	10.49	14.81	5.23	7.75	10.49	19.81	5.23	7.75	14.81
R	Tol. (±0.5)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.3	1.5	1.5	1.5
č. dílu		59	60	61	62	63	64	65	66	67	68	69	70	71	72	73	74
DC	tol.(±0.2)18	396.88	406.4	419.1	419.1	419.1	454.03	469.9	469.9	469.9	517.53	533.4	533.4	533.4	558.8	584.2	584.2
n	Tol. (±0.2)	7.95	31.75	11.13	15.88	25.4	7.95	11.13	15.88	28.58	7.95	11.13	19.05	28.58	7.95	12.7	19.05
h1	tol.( plus 1,3,-0,5)	14.2	39.6	17.5	22.4	33.3	14.2	17.5	22.4	36.6	14.2	17.5	25.4	36.6	14.2	19.1	25.4
h2	tol.( plus 1,3,-0,5)	12.7	38.1	16	20.6	31.8	12.7	16	20.6	35.1	12.7	16	23.9	35.1	12.7	17.5	23.9
c	Tol. (±0.2)	5.23	22.33	7.75	10.49	17.3	5.23	7.75	10.49	19.81	5.23	7.75	12.32	19.81	5.23	8.66	12.32
R	Tol. (±0.5)	1.5	2.3	1.5	1.5	2.3	1.5	1.5	1.5	2.3	1.5	1.5	1.5	2.3	1.5	1.5	1.5
č. dílu		75	76	77	78	79	80	81	82	84	85	86	87	88	89	90	91
DC	Tol. (±0.2)18	584.2	673.1	692.15	692.15	692.15	615.95	635	57.15	63.5	79.38	90.5	100.03	123.83	114.3	155.58	260.35
n	Tol. (±0.2)	31.75	7.95	15.88	25.4	34.93	7.95	14.3	11.13	11.13	12.7	15.88	15.88	19.05	19.05	22.23	31.75
h1	tol.( plus 1,3,-0,5)	39.6	14.2	22.4	33.3	44.5	-	-	-	-	-	-	-	-	-	-	-
h2	tol.( plus 1,3,-0,5)	38.1	12.7	20.6	31.8	41.4	12.7	19.1	16	16	17.5	20.6	20.6	23.9	23.9	26.9	38.1
c	Tol. (±0.2)	22.33	5.23	10.49	17.3	24.82	5.23	9.58	7.75	7.75	8.66	10.49	10.49	12.32	12.32	14.81	22.33
R	Tol. (±0.5)	2.3	1.5	1.5	2.3	2.3	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.3
č. dílu		92	93	94	95	96	97	98	99	100	101	102	103	104	105
DC	Tol. (±0.2)18	228.6	749.3	800.1	857.25	914.4	965.2	1022.35	234.95	749.3	800.1	857.25	914.4	965.2	1022.35
n	Tol. (±0.2)	11.13	19.05	19.05	19.05	22.23	22.23	22.23	11.13	28.58	31.75	31.75	31.75	34.93	34.93
h1	tol.( plus 1,3,-0,5)	17.5	-	-	-	-	-	-	-	-	-	-	-	-	-
h2	tol.( plus 1,3,-0,5)	16	23.9	23.9	23.9	26.9	26.9	26.9	16	35.1	38.1	38.1	38.1	41.4	41.4
c	Tol. (±0.2)	7.75	12.32	12.32	12.32	14.81	14.81	14.81	7.75	19.81	22.33	22.33	22.33	24.82	24.82
R	Tol. (±0.5)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.3	2.3	2.3	2.3	2.3	2.3

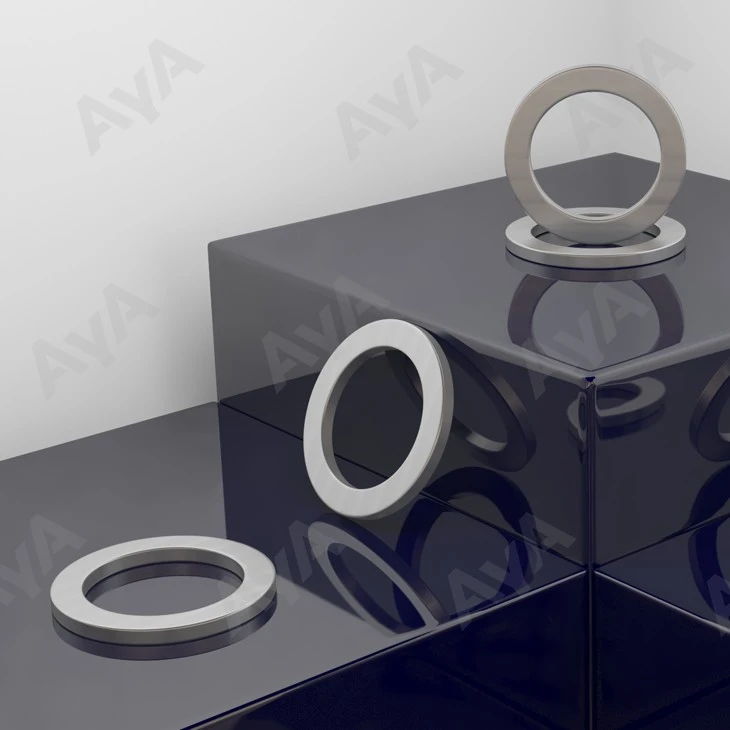

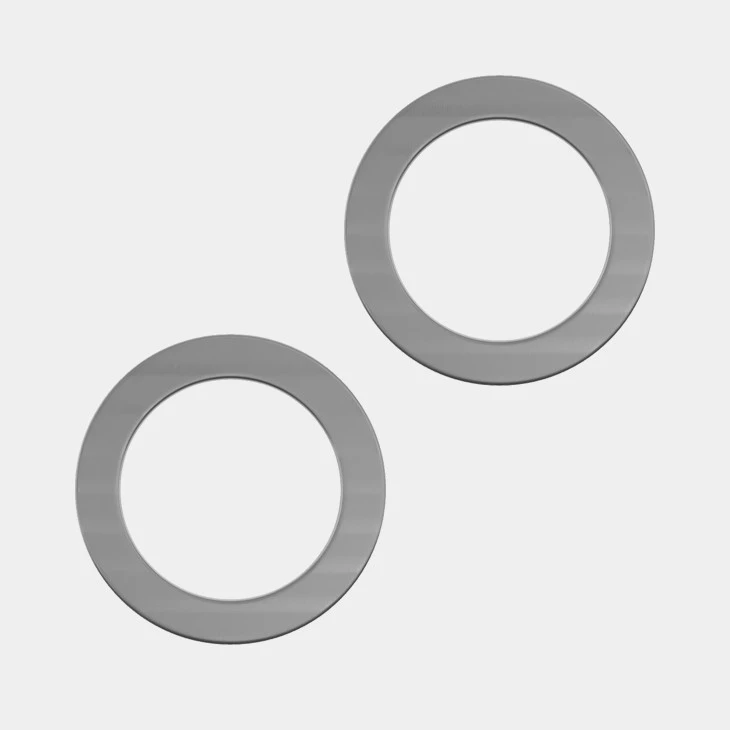

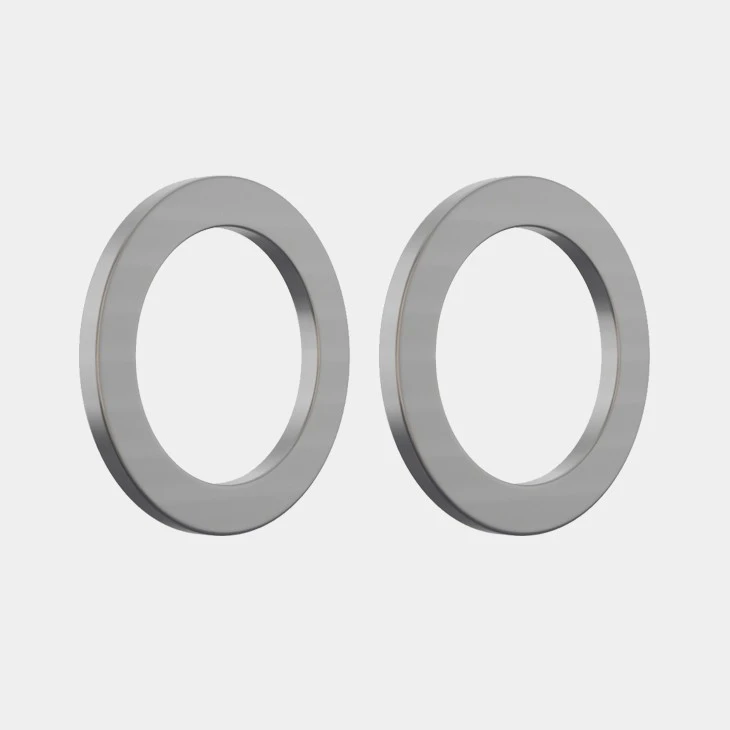

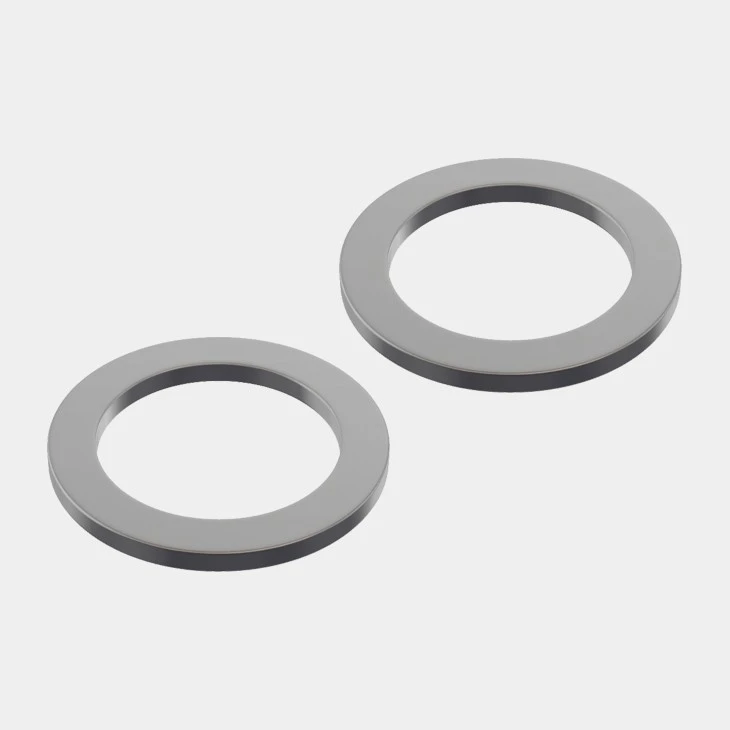

DETAILY PRODUKTU



---





VÝHODY PRODUKTU



---





VÝHODY Neoprénových podložek z nerezové oceli



---



• Neoprenová podložka vypadá jako plochý prstenec získaný z role nebo plátu materiálu vloženého mezi povrchy, aby se vytvořil rovný povrch.
• Pokud potřebujete podložky pro automobilový průmysl a vnější těsnění, můžete investovat do neoprenových podložek z nerezové oceli.
• Neoprénové podložky z nerezové oceli mají některé speciální vlastnosti, díky kterým jsou užitečné jako těsnění nebo distanční vložka.
• Tyto podložky jsou odolné vůči UV záření, chemikáliím, povětrnostním vlivům, anorganickým solím a olejům. Pokud je tedy pračka vystavena extrémnímu počasí, hrozí její poškození minimální.
• U AYA Fasteners jsou naše neoprenové podložky z nerezové oceli dostupné v různých třídách a velikostech, aby vyhovovaly vašim potřebám.
• Naše vysoce kvalitní neoprenové podložky nevyžadují výměnu po léta.



INSPEKCE KVALITY



---





BALENÍ A NAKLÁDÁNÍ KONTEJNERŮ



---



SCÉNÁŘE POUŽITÍ



---





PROČ AYA?



---

AYA poskytuje každý rok exkluzivní služby více než 1 000 členům z celého světa s jedinečným systémem řešení řetězových služeb, stačí kliknout myší a získat exkluzivní upevňovací řešení a užívat si služby od dveří ke dveřím.
