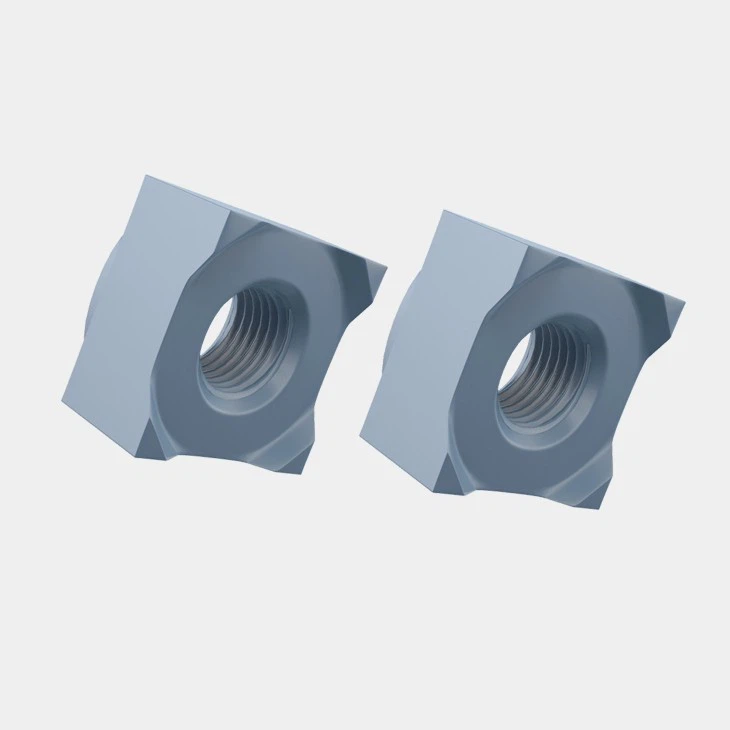

Čtvercové přivařovací matice
Norma: DIN 928
Typ závitu: Hrubý závit/ Jemný závit/ UNF závit
Komodita: Čtyřhranné navařovací matice
Také se jmenuje: Svařování čtyřhranných matic
Materiál: uhlíková ocel
Třída nemovitosti: A
Průměr: M4,M5,M6,M8,M10,7/16,M12,M14,M16
Povrchová úprava: obyčejný/ černění/ pozinkované/ pasivované tlustým filmem (ZSML)/ zinkové vločky, stříbro (ZFSHL)/ žárově pozinkované/ organické/ geomet/ dacromet/ fosfátování / kadmiové galvanické pokovování/ poniklování
Typ pohonu: Vnější čtverec
MOQ: 1000 kg
Dodací lhůta: 30 až 60 dní
Představení produktu
Jako globální dodavatel přizpůsobených upevňovacích řešení je servisní proces společnosti AYA také zákazníkům stejně blízký jako produkty společnosti AYA. Od popisu potřeb až po následné služby, AYA rychle a bez úsilí pomůže zákazníkům vyřešit jakékoli problémy s upevněním, které se objeví, aby odstranila obavy zákazníků.
POPIS VÝROBKU
| jméno výrobku | Čtvercové přivařovací matice |
| Také Jmenovaný | Svařování čtyřhranných matic |
| Materiál | Uhlíková ocel |
| Standard | DIN 928 |
| Třída majetku | A |
| Průměr | M4,M5,M6,M8,M10,7/16,M12,M14,M16 |
| Dokončit | Obyčejný/ černěný/ pozinkovaný/ pasivovaný tlustou vrstvou (ZSML)/ zinkové vločky, stříbro (ZFSHL)/ žárově pozinkované/ organické/ geomet/ dacromet/ fosfátování / kadmiové galvanické pokovování/ poniklování |
| Typ pohonu | Vnější náměstí |
| Typ závitu | Hrubá nit/ Jemná nit/ UNF nit |
TABULKA ROZMĚRŮ
| Velikost závitu D | M4 | M5 | M6 | M8 | M10 | 7/16 ① | 7/16 ① | M12 | M14 | M16 | ||
| P | Hrubá nit | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 | |
| Jemné vlákno -1 | / | / | / | 1 | 1 | / | / | 1.25 | 1.5 | 1.5 | ||
| Jemné vlákno -2 | / | / | / | / | 1.25 | 20 | 20 | 1.5 | - | - | ||
| b | Nominální velikost | 0.8 | 1 | 1.2 | 1.5 | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 | |
| .max | 0.95 | 1.15 | 1.35 | 1.65 | 2 | 2 | 2.2 | 2.2 | 2.7 | 2.7 | ||
| Min | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | ||
| d1 | min{0}}nominální velikost (H13) | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 | |
| .max | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | ||
| d2 | max | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | |
| d3 | min | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 | |
| e | Min | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 | |
| h1 | Nominální velikost | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | |
| max | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | ||
| min | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | ||
| h2 | Min | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 | |
| .max | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.2 | 3 | 3 | 3.2 | 4 | ||
| m | max=nominální velikost (h13) | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11 | 13 | |
| min | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.57 | 12.57 | ||
| s | max=nominální velikost (h13) | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | |
| min | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | ||
| na 1000 jednotek≈kg | 0.81 | 1.7 | 2.4 | 6.5 | 11.3 | 12.5 | 16.5 | 16.5 | 26.7 | 35.8 | ||
| Zajistěte zatížení (N) | Hrubá nit | 6800 | 11000 | 15500 | 28300 | 44800 | - | - | 65300 | 89700 | 123000 | |
| Jemné vlákno -1 | - | - | - | 30200 | 50200 | - | - | 72100 | 97500 | 132000 | ||
| Jemné vlákno -2 | - | - | - | - | 47800 | 53600 | 53600 | 68200 | - | - | ||
DETAILY PRODUKTU
VÝHODY PRODUKTU
VÝHODY Čtvercových přivařovacích matic
1. Obecně jsou čtvercové svařovací matice vhodné pro svařování tenkých plechů menších než 6 mm, s krásnou tvorbou svaru a malou deformací svařování.
2. Svařovací matice má vysokou pevnost a nelze ji snadno uvolnit.
3. Čtyřhranné matice jsou součástí sešroubované k sobě šrouby nebo šrouby pro upevnění. Původně se používá ve všech výrobních a výrobních strojích.
4. Čtyřhranná matice je část, která těsně a těsně spojuje mechanické zařízení. Lze je spojit pouze vnitřním závitem, převlečnou maticí a šroubem stejné specifikace. Elastický spojovací prvek je speciální spojka pro profily.
5. Když jsou dvě sekce profilů spojeny v pravém úhlu, vložte pružný spojovací prvek do drážky jedné sekce profilů. Tento režim připojení je spolehlivý a spolehlivý. Čtvercová navařovací matice má funkci proti povolování a antivibraci.
INSPEKCE KVALITY
BALENÍ A NAKLÁDÁNÍ KONTEJNERŮ
SCÉNÁŘE POUŽITÍ
PROČ SI VYBRAT AYA?
AYA poskytuje každý rok exkluzivní služby více než 1000 členům z celého světa s jedinečným systémem řešení řetězových služeb, stačí kliknout myší, abyste získali exkluzivní upevňovací řešení a užili si služby od dveří ke dveřím.
