AYA SPOJOVACÍ PRVKY Průvodce|Proč si vybrat šestihrannou pojistnou matici s nylonovou vložkou od AYA SPOJOVACÍCH PRVKŮ?

Šestihranná pojistná matice s nylonovou vložkou je konektor vytvořený tak, aby nabízel bezpečné spojení v široké řadě aplikací. Tato matice je vyrobena z kovového rámu v šestiúhelníkovém tvaru a nylonového jádra, které zabraňuje posunutí v důsledku pohybu a jiných tlaků.





Šestihranné tělo této odrůdy matic umožňuje snadné upevnění nebo uvolnění pomocí šroubováku nebo sady kleští. Nylonová vložka, běžně známá jako zámek s převládajícím momentem, je umístěna v horní části matice a je vyrobena tak, aby pevně uchopila závit šroubu, což zabraňuje uvolnění matice kvůli pohybu.

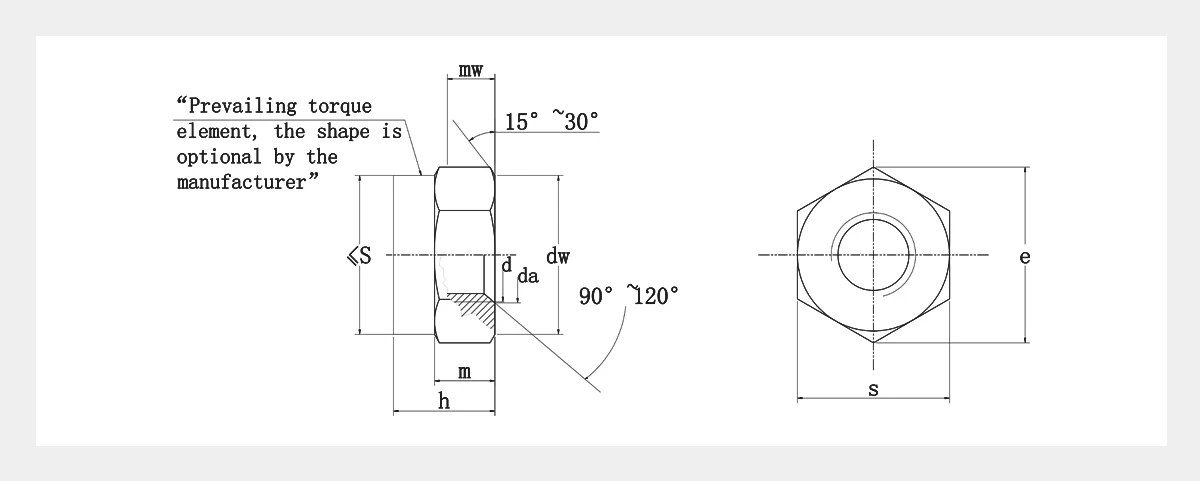

Velikost závitu d					M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
P		Rozteč	Hrubá nit		0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
			Jemná nit 1		/	/	/	/	/	1	1	1.5	1.5	1.5	2
			Jemná nit 2		/	/	/	/	/	/	1.25	1.25	/	/	1.5
da		min			3	4	5	6	7	8	10	12	14	16	18
		max			3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
dw		min			4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
e		min			6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
h		max=nominální velikost			4	5	5	6	7.5	8	10	12	14	16	18.5
		min			3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
m		min			2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
mw		min			1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
s		max=nominální velikost			5.5	7	8	10	11	13	17	19	22	24	27
		min			5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16

Velikost závitu d					M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
P		Rozteč	Hrubá nit		2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
			Jemná nit 1		2	2	2	2	2	2	3	3	3	3	3
			Jemná nit 2		1.5	1.5	/	/	/	/	/	/	/	/	/
da		min			20	22	24	27	30	33	36	39	42	45	48
		max			21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
dw		min			27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
e		min			32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h		max=nominální velikost			20	22	24	27	30	33	36	39	42	45	48
		min			18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
m		min			14	15	15	17	19	22	25	27	29	32	36
mw		min			11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
s		max=nominální velikost			30	32	36	41	46	50	55	60	65	70	75
		min			29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
①, Třída produktu: Menší nebo rovno M 16: Třída A >M 16: Třída B ②, Materiál: Ocel, Třída vlastnosti: Menší nebo rovna M39: 5,6*,8,10; > M39: Dohodou. Standardní DIN 267-4 * Pouze pro matice s jemným závitem Materiál (vložka): Nekovový, např. polyamid





Jako každý druh ořechů má i tento ořech několik speciálních vlastností, které ho odlišují od ostatních druhů ořechů. Mezi hlavní vlastnosti šestihranné pojistné matice s nylonovou vložkou patří její šestihranné tělo, díky kterému je instalace a demontáž matice jednoduchá a bezproblémová.

Kromě toho je nylonové jádro, o kterém se často mluví, hlavním rysem tohoto typu matice, protože vytváří pevné sevření kolem závitu šroubu, čímž jej zajišťuje mnohem pevnějším způsobem. Nylonová šestihranná pojistná matice je dokonce odolná vůči korozi, kterou lze použít v několika aplikacích zahrnujících různá průmyslová odvětví. Je to proto, že tato matice odolá změnám prostředí, aniž by byla ohrožena účinnost.

A konečně, tyto ořechy jsou neuvěřitelně odolné, protože jsou vyrobeny z vysoce kvalitních surovin. Jejich dlouhotrvající povaha z nich dělá vhodnou investici.





Vzhledem ke své vysoké kvalitě a všestrannosti nabízejí tyto ořechy řadu výhod, včetně následujících:

●Montáž a demontáž matice pomocí klíče nebo kleští je snadná díky šestihrannému tvaru těla matice.

●Jeho nylonová vložka tvoří momentový zámek, který bezpečně drží závity šroubu a zabraňuje odvíjení, čímž chrání matici před uvolněním.

●Vylepšená přilnavost: Tyto matice v podstatě zlepšují vzájemné sevření matice a šroubu. Bude tedy pravděpodobně trvat mnohem déle a zvrátit to bude náročnější.

●Mohlo by to snížit pravděpodobnost netěsností: Tyto matice pomáhají snížit možnost prosakování kapalin skrz závit. Celá sestava je tak udržována v suchu.





Pokud je nutné bezpečné spojení, používá se šestihranná pojistná matice s nylonovou vložkou v různých aplikacích. Níže jsou uvedeny oblasti, kde se tyto ořechy nejčastěji používají:

Automobilový průmysl:Tyto matice se běžně používají v automobilovém průmyslu k držení mnoha prvků, včetně kol, brzd a součástí motoru, na místě.

Průmyslové stroje:Tyto matice se také používají v různých průmyslových strojích. V tomto sektoru se používají k přidržování součástí na místě a k zabránění jejich chrastění v důsledku vibrací.

Stavební průmysl:Betonové formy, lešení, ocelové nosníky a další komponenty jsou ve stavebnictví zajištěny maticemi. Tyto ořechy se v tomto odvětví velmi běžně používají.

Elektrické zařízení:Tyto matice slouží široké škále rolí v elektronických součástkách. Tyto matice lze například použít k upevnění dílů, jako jsou transformátory a rozvaděče.
